18-20-22米江鈴高空作業車廠家
高 空 作 業 車

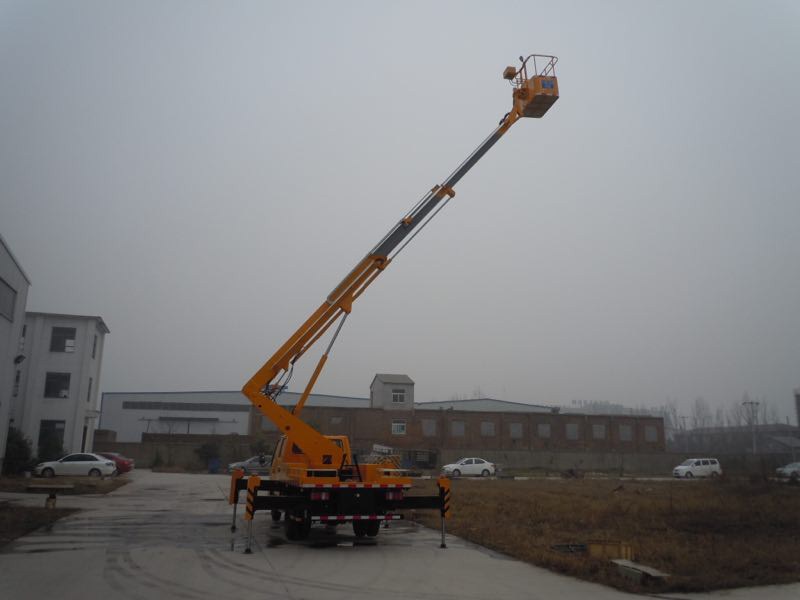

整車外形
主要技術參數
|
江鈴22米高空作業車主要技術參數 |
||||
|
類別 |
項目 |
單位 |
數據 |
|
|
尺寸參數 |
★總長 |
mm |
7750 |
|
|
★總寬 |
mm |
2160 |
||
|
★總高 |
mm |
3191 |
||
|
質量參數 |
乘坐人數（含駕駛員） |
人 |
3 |
|
|
總質量 |
kg |
7775 |
||
|
主要性能參數 |
工作平臺額定載荷★ |
kg |
200 |
|
|
最大作業高度★ |
m |
22 |
||
|
★最大作業高度時作業幅度 |
m |
5.0 |
||
|
★最大作業幅度 |
m |
13.6 |
||
|
最大作業幅度時作業高★度 |
m |
5.36 |
||
|
支腿跨距★ |
橫向 |
mm |
4000 |
|
|
縱向 |
mm |
4000 |
||
|
臂架變幅時間 |
s |
100 |
||
|
臂架回轉速度 |
s/r |
75 |
||
|
支腿收放時間 |
s |
40 |
||
|
行駛參數 |
★前懸 |
mm |
1015 |
|
|
★后懸 |
mm |
2450 |
||
|
★后伸 |
mm |
1250 |
||
|
★軸距 |
mm |
3815 |
||
|
最高行駛速度 |
Km/h |
100 |
||
|
最小離地間隙 |
mm |
195 |
||
|
接近角 |
. |
24 |
||
|
離去角 |
. |
13 |
||
配置說明
|
部件名稱 |
簡要說明 |
|
底盤 |
江鈴凱銳 |
|
發動機 |
柴油發動機，最大功率112KW，國五排放 |
|
駕駛室 |
單排座，可乘坐3人，駕駛室裝備空調 |
|
圍板及走臺板 |
不銹鋼圍欄及防滑走臺板 |
|
取力系統 |
機械操作 |
|
工作平臺 |
（1000）1100x700x1150 |
|
臂架形式 |
★四節六邊型工作臂，同步伸縮 |
|
回轉裝置 |
360度連續回轉 |
|
支腿 |
★K型支腿，穩定性好，可同時或單獨操作，適應多種工況。 |
|
操作 |
★工作平臺和地面遙控器電氣操作 |
|
控制系統 |
電液比例控制系統，實現無級調速 |
|
調平系統 |
液壓自動調平 |
基本功能及安全配置
|
高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度22米，最大作業幅度13.6米。 |
|
|
名稱 |
簡要說明 |
|
上下車自動互鎖裝置 |
★用于上下車互鎖，防止誤操作發生危險 |
|
支腿檢測功能 |
當支腿出現不受力情況，智能限動，保護安全， |
|
水平檢測功能 |
★實時檢測整車是否水平 |
|
應急電動應急泵 |
當發動機及主泵發生故障時，可將工作人員送回到地面 |
|
緊急停止裝置 |
用于緊急停止操作 |
|
夜間安全警示裝置 |
在車輛上有工程頻閃燈，照明燈 |
|
整車水平狀態測試儀 |
可檢測整車橫向縱向兩個方向傾斜狀態 |
|
發動機點火熄火 |
在轉臺和平臺處可對發動機進行點火，熄火控制 |
|
實時通訊 |
在平臺和下車設有無線對講 |
主要性能特點
K型支腿，穩定性好，可同時或單獨操作，適應多種工況。★
|
|
主要配套液壓、電器件：負載敏感比例閥、平衡閥、控制器等均為進口件。
★ 底盤采用慶鈴國Ⅳ底盤，配有空調，方向盤采用液壓助力。
進口關鍵件明細表
名稱
國家
簡介
備注
電液比例閥
意大利
主要控制上車各動作供油量，用于調節速度、動作平穩
電器控制器
德國
CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修
下車多路閥
意大利
操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩
電磁換向閥
意大利
上車各動作選擇切換，各動作自動互鎖，安全可控性
雙向平衡閥
意大利
自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩
液壓接頭
美國
各液壓管路相連接，無漏油、滴油、滲油現象
電動泵
德國
整車動作的應急動力源，承載壓力高、效率高、壽命長
接近開關
日本
檢測各支腿狀態、軟腿保護
行程開關
日本
上、下車互鎖，動作限位
回轉擺動缸
意大利
帶動平臺回轉
